■ Precizitātes salikšana

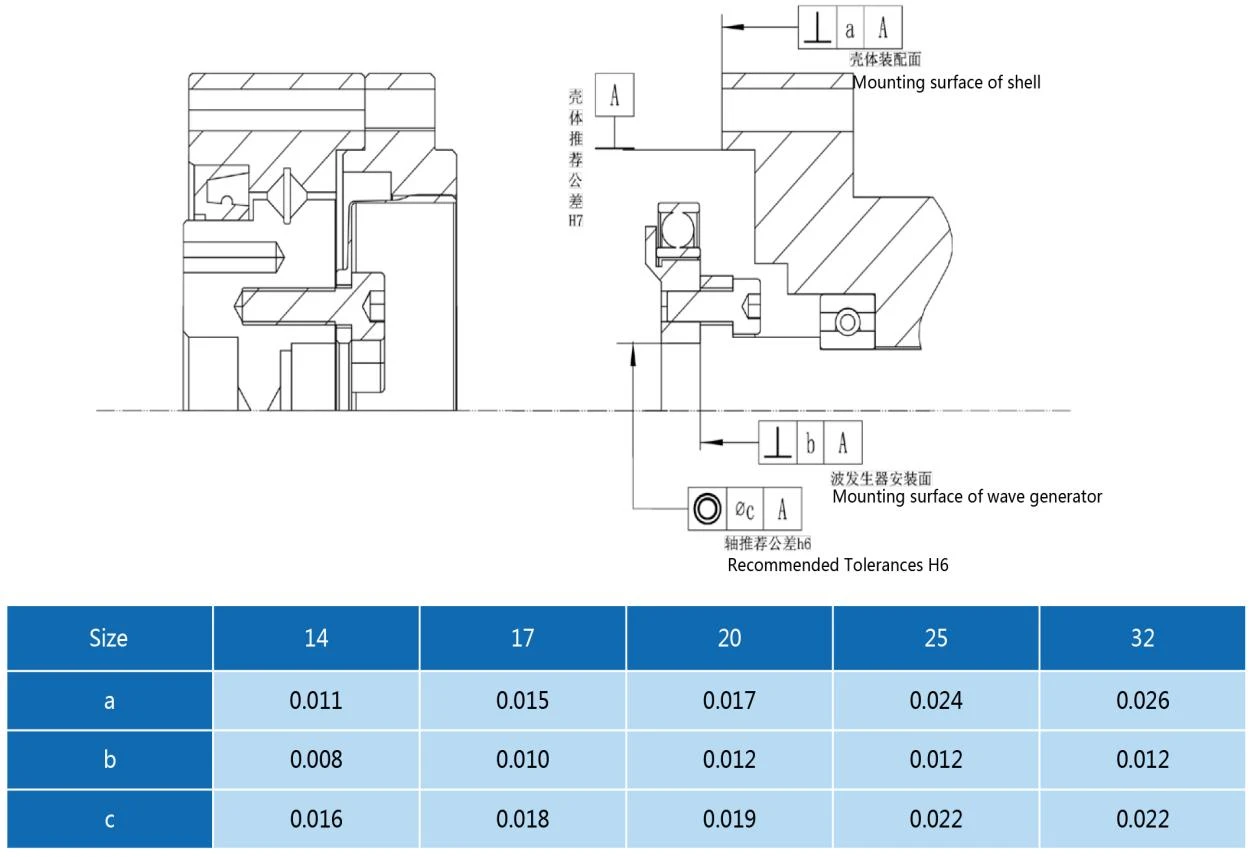

Montāžas laikā, ja ir tādas patoloģijas kā montāžas virsmas deformācija un negribīga montāža, produkta veiktspēja tiks sadalīta vai pat sabojāta. Kā parādīts zemāk redzamajā attēlā, šī tabula ir ieteicamā samontētā apvalka precizitāte.
dati () ir integrētā viļņu ģeneratora vērtība
■ Instalācijas metode un solis
Motora montāžā jāpieliek motora uzstādīšanas metode, lai paātrinātu reduktoru
Instalācijas metode un solis, kā zemāk.
(Apļveida spline fiksēta, elastīga spin izeja, ātruma attiecība ir standarta attiecība)

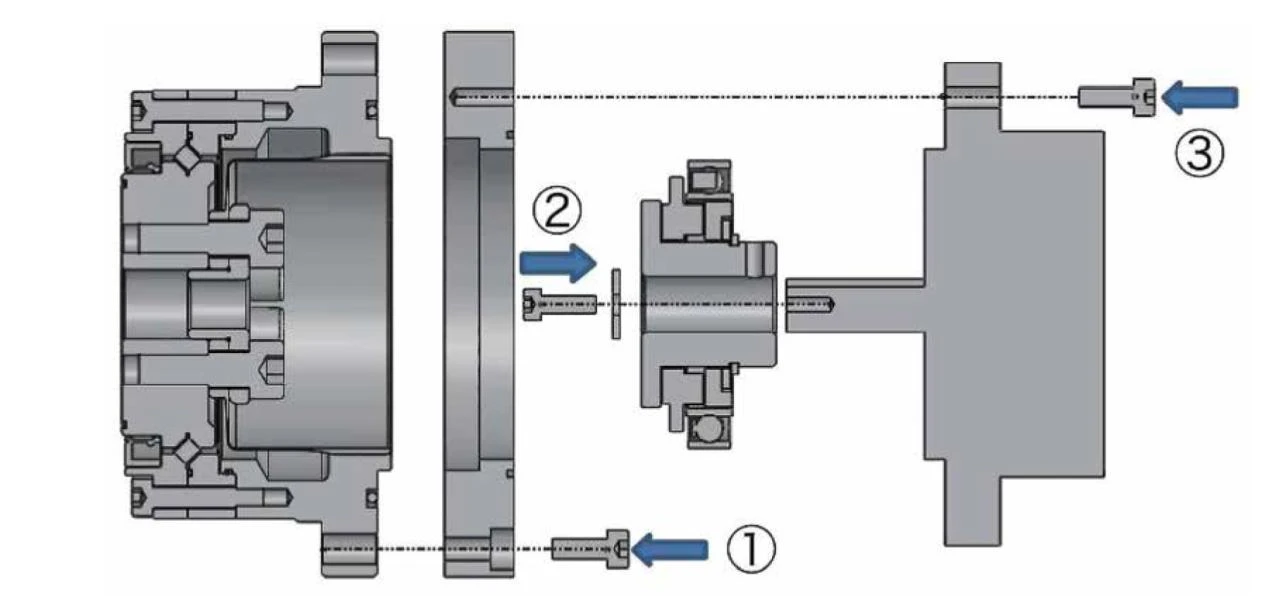

■ 1. metode
①Atstalēt motora montāžas atloku uz motora montāžas virsmas.
② Viļņu ģenerators uz motora izejas vārpstas.
③AZEMENTS APSTIPRINĀJUMA RAZINĀŠANAS lieldatoru.
④ Sestiet motora ātrumu ap 100r/min. Sāciet motoru. Piestipriniet skrūvi krustojumā, vienmērīgi palieliniet 4 līdz 5 reizes, lai tas atbilstu skrūves bloķēšanas spēkam. Lai novērstu kļūmes vai atslābināšanu darba laikā, visām skrūvēm jābūt 12.9 pakāpei un pārklātām ar Loctite 242 vītņu bloķēšanas šķidrumu.

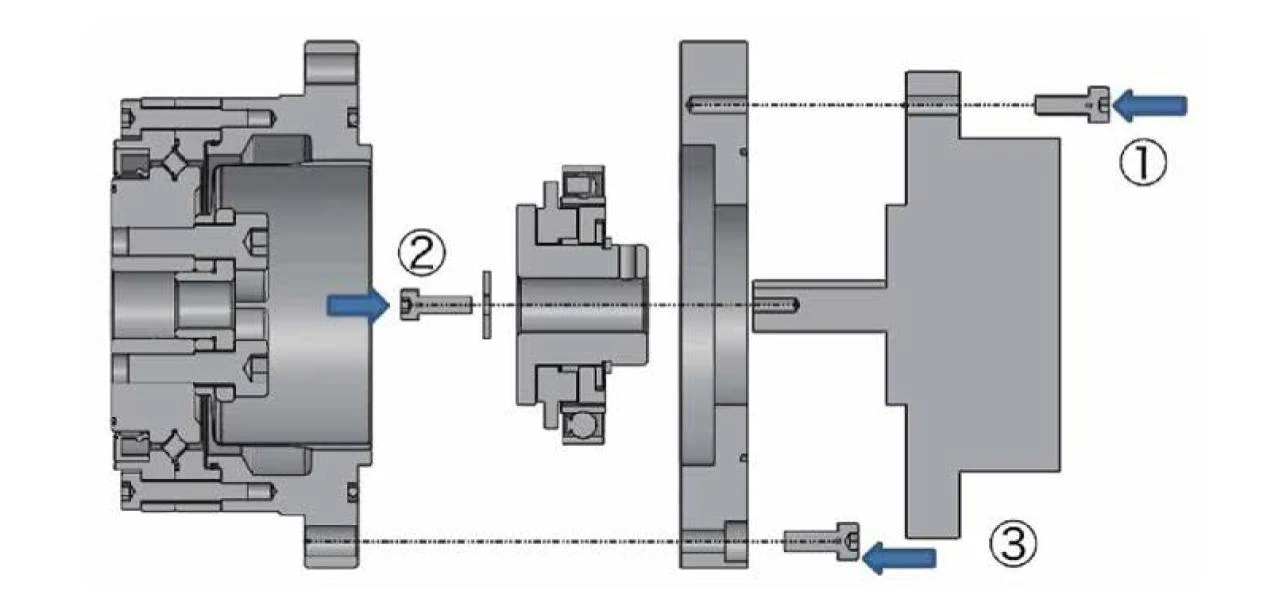

■ 2. metode
① Instalējiet atloku ātruma reduktora lieldatorā.
② Uzstādiet viļņu ģeneratoru motora izejas vārpstā.
③ Uzstādiet motora montāžas atloku uz motora montāžas virsmas.
④ Iestatiet motora ātrumu ap 100r/min. Sāciet motoru. Piestipriniet skrūvi krustojumā, vienmērīgi palieliniet 4 līdz 5 reizes, lai tas atbilstu skrūves bloķēšanas spēkam. Lai novērstu kļūmes vai atslābināšanu darba laikā, visām skrūvēm jābūt 12.9 pakāpei un pārklātām ar Loctite 242 vītņu bloķēšanas šķidrumu.
Piezīmēt:
Lūdzu, aizpildiet spraugu starp viļņu ģeneratoru un motora montāžas atloku, kad viļņu ģenerators ir vērsts uz augšu vai uz leju.
■ Uzstādīšanas piesardzības pasākumi
Ātruma reduktors var vibrēt un izraisīt patoloģisku troksni, ja saliktu nepareizā veidā, lūdzu, ievērojiet zemāk esošos piesardzības pasākumus.
■ Viļņu ģeneratora piesardzība
1. Izvairieties no pārslodzes, kas nospiesta uz viļņu ģeneratora gultņa stāvokli, montējot. Viļņu ģeneratoru var vienmērīgi ievietot, pagriežot.
2. Lūdzu, pievērsiet uzmanību, lai kontrolētu centra nobīdes un šķībi ietekmi ieteicamajā vērtībā, izmantojot integrēto viļņu ģeneratoru.
■ Apļveida splainas un elastīgās splainas piesardzība
1. Pārliecinieties, vai uzstādīšanas virsma ir plakana, nevis slīpa.
2. Pārliecinieties, ka skrūves caurumā nav satricinājumu, rupjas malas un svešas lietas.
3. Pārliecinieties, ka tiek apstrādāta apstrāde un izvairīšanās no lietas instalēšanas stāvokļa apstrādes, lai izvairītos no apļveida splainas traucējumiem.
■ Piesardzības pasākumi taukiem
1. Elastīgais gultnis ir vienmērīgi jāpārklāj ar taukiem, un dobums, kas veidojas, savienojot starp motoru un montāžas atloku, ir jāaizpilda ar 80% smērvielu.
2. Flex spline iekšējā siena ir vienmērīgi jāpārklāj ar taukiem, un dobums, kas veidojas ar savienojumu starp Flex Spine un atloku, ir jāaizpilda ar 80% smērvielu.
3. Tauku veiktspēja mainīsies pēc temperatūras, jo augstāka temperatūra, jo ātrāka ir pasliktināšanās. Lai nodrošinātu, ka smērviela vienmēr ir labā stāvoklī, reduktora augstās temperatūras temperatūrai siltuma bilances temperatūrai jābūt zemākai par 70 grādiem, un temperatūras paaugstināšanai jābūt zemākai par 40 grādiem.
4. Katras kustīgās reduktora daļas nodilums galvenokārt ietekmē tauku veiktspēja. Iedekli, ja iespējams, jānomaina ik pēc 3000 harmoniskās piedziņas darba stundām.
■ Citi apsvērumi
1. Lai izvairītos no bojājumiem lietošanas laikā, harmoniskā piedziņa jāuzstāda tīra vidē, un instalēšanas laikā reduktoru nevar iekļūt reduktors.
2. Lūdzu, pārliecinieties, vai reduktora pārnesuma virsma un elastīgais gultnis vienmēr ir pilnībā ieeļļots. Nav ieteicams panākt, lai zobs vienmēr būtu vērsts uz augšu, kas ietekmēs eļļošanas efektus.
3. Vispirms instalējiet Flex Spine un apļveida splainu ierīcē, pēc tam salieciet viļņu ģeneratoru.
4. Instalējot mašīnu, viļņu ģeneratora garā ass ir izlīdzināta ar reduktora fleksplīna garo asi. Pēc tam piestipriniet reduktoru ar atbilstošo skrūvi un nedaudz pievelciet to.
5. Lūdzu, apstipriniet, ka pēc viļņu ģeneratora salikšanas starp Flex Spine un apļveida splainu ir 180 grādu simetriska.
6. Kad esat pabeidzis uzstādīšanu, lūdzu, vispirms palaidiet to ar mazu ātrumu (100 apgr./min Lai izvairītos no bojājumiem no nepareizas uzstādīšanas.
7. The requirements for the installation plane for reducer are: flatness 0.01mm, perpendicularity to the axis 0.01mm, and concentricity of the threaded hole or through hole to the axis 0,1 mm.
8. Lai novērstu smērvielu noplūdi un uzturētu reduktora izturību, dažādām pozīcijām, piemēram: eļļas blīvējumiem rotējošai kustībai, dažādu detaļu pārošanās virsmu pārošanās virsmām un skrūvju līmei skrūvēm skrūvju caurumiem jāizmanto atbilstoši blīvēšanas mehānismi.
9. Lūdzu, stingri sekojiet remontētāja kabatas caurumam zīmējumos, lai apstiprinātu atloka un viļņu ģeneratora dizainu. Ja pārsniegts kabatas caurums, tas izraisīs traucējumus starp FlexSpline un atloku vai viļņu ģeneratoru, ietekmēs reduktora kalpošanas laiku.
10. Reducer uzstādīšanas dizainam jābūt atbilstoši viļņu ģeneratora uzstādīšanas dziļuma prasībām. Atšķirīgais reduktora uzstādīšanas dziļums.
11. Uz reduktora virsmas nav vērstas pretreitinga apstrādes. Ja nepieciešama rūsas profilakse, uz virsmas uzklājiet rūsas inhibitoru.
