GIGAGER Harmonic Drive CSF modelis ir precizitātes harmonikas sērija ar modeļa numuru CSF-14 / CSF -17 / CSF -20 / CSF -25 / CSF -32. GIGAGER piegādā pilna izmēra augstas efektivitātes harmonisko reduktoru klāstu, kas atbilst Japānas un Amerikas harmonisko piedziņu pārnesumkārbām. Tie ir ideāls alternatīvais harmonisko ātruma reduktors jūsu ierobežotajam budžetam.

1. Kāda ir GIGAGER Harmonic Drive produkta iezīme?

• Augstas izmaksas

• Augsta efektivitāte

• Zema atpalicība

• Augsta stingrība

2. CSF standarta sērijas harmoniskais diskdzinis

Sērija	Tips	Spec	Pārnesumu attiecība
CSF	Standarta	14	30	50	80	100	-	-
		17	30	50	80	100	-	-
		20	30	50	80	100	120	-
		25	30	50	80	100	120	160
		32	50	80	100	120	-	-

Vairāk sērijas SHF, SHD, CSD, lūdzu, skatiet pievienotajā katalogā. (lejupielādēt PDF šajā lapā)

Modelis: CSF-14

Preces		Pārnesumu attiecība
Preces		30K	50K	80K	100K
Nominālais griezes moments (ieeja 2000r / min)	Nm	4.0	5.4	7.8	7.8
Pieļaujamais maksimālais griezes moments (Start • Stop)	Nm	9	18	23	28
Pieļaujamā maksimālā vidējā slodzes griezes momenta vērtība	Nm	6.8	6.9	11	11
Tūlītējs pieļaujamais maksimālais griezes moments	Nm	17	35	47	54
Pieļaujamais maksimālais ievades rotācijas ātrums	r / min	8000	8000	8000	8000
Pieļaujamais vidējais ieejas apgriezienu skaits	r / min	3500	3500	3500	3500
Atspiešana	Loka sek	≦ 20	≦ 20	≦ 10	≦ 10
Izstrādāts kalpošanas laiks	stunda	10000	10000	15000	15000

Modelis: CSF-17

Preces		Pārnesumu attiecība
Preces		30K	50K	80K	100K
Nominālais griezes moments (ieeja 2000r / min)	Nm	8.8	16	22	24
Pieļaujamais maksimālais griezes moments (Start • Stop)	Nm	16	34	43	54
Pieļaujamā maksimālā vidējā slodzes griezes momenta vērtība	Nm	12	26	27	39
Tūlītējs pieļaujamais maksimālais griezes moments	Nm	30	70	87	108
Pieļaujamais maksimālais ievades rotācijas ātrums	r / min	7000	7000	7000	7000
Pieļaujamais vidējais ieejas apgriezienu skaits	r / min	3500	3500	3500	3500
Atspiešana	Loka sek	≦ 20	≦ 20	≦ 10	≦ 10
Izstrādāts kalpošanas laiks	stunda	10000	10000	15000	10000

Modelis: CSF-20

Preces		Pārnesumu attiecība
Preces		30K	50K	80K	100K	120K
Nominālais griezes moments (ieeja 2000r / min)	Nm	15	25	34	40	40
Pieļaujamais maksimālais griezes moments (Start • Stop)	Nm	27	56	74	82	87
Pieļaujamā maksimālā vidējā slodzes griezes momenta vērtība	Nm	20	34	47	49	49
Tūlītējs pieļaujamais maksimālais griezes moments	Nm	50	98	127	147	147
Pieļaujamais maksimālais ievades rotācijas ātrums	r / min	6000	6000	6000	6000	6000
Pieļaujamais vidējais ieejas apgriezienu skaits	r / min	3500	3500	3500	3500	3500
Atspiešana	Loka sek	≦ 20	≦ 20	≦ 10	≦ 10	≦ 10
Izstrādāts kalpošanas laiks	stunda	10000	10000	15000	15000	15000

Modelis: CSF-25

Preces		Pārnesumu attiecība
Preces		30K	50K	80K	100K	120K	160K
Nominālais griezes moments (ieeja 2000r / min)	Nm	27	39	63	67	67	67
Pieļaujamais maksimālais griezes moments (Start • Stop)	Nm	50	98	137	157	167	176
Pieļaujamā maksimālā vidējā slodzes griezes momenta vērtība	Nm	38	55	87	108	108	108
Tūlītējs pieļaujamais maksimālais griezes moments	Nm	95	186	255	304	289	314
Pieļaujamais maksimālais ievades rotācijas ātrums	r / min	5500	5500	5500	5500	5500	5500
Pieļaujamais vidējais ieejas apgriezienu skaits	r / min	3500	3500	3500	3500	3500	3500
Atspiešana	Loka sek	≦ 20	≦ 20	≦ 10	≦ 10	≦ 10	≦ 10
Izstrādāts kalpošanas laiks	stunda	10000	10000	15000	15000	15000	15000

Modelis: CSF-32

Preces		Pārnesumu attiecība
Preces		50K	80K	100K	120K
Nominālais griezes moments (ieeja 2000r / min)	Nm	76	118	137	137
Pieļaujamais maksimālais griezes moments (Start • Stop)	Nm	216	304	333	353
Pieļaujamā maksimālā vidējā slodzes griezes momenta vērtība	Nm	75	167	216	216
Tūlītējs pieļaujamais maksimālais griezes moments	Nm	200	568	647	686
Pieļaujamais maksimālais ievades rotācijas ātrums	r / min	4500	4500	4500	4500
Pieļaujamais vidējais ieejas apgriezienu skaits	r / min	3500	3500	3500	3500
Atspiešana	Loka sek	≦ 20	≦ 10	≦ 10	≦ 10
Izstrādāts kalpošanas laiks	stunda	10000	15000	15000	15000

3. Saistītās zināšanas

Kā atrisināt harmonikas reduktora siltuma problēmu?

Harmonikas reduktors ir maza izmēra, viegls svars, un tam ir augsta pārraides precizitāte, un to izmanto dažādās rūpnīcās un uzņēmumos. Ko darīt, ja mēs saskaramies ar harmonisko reduktoru, lai iegūtu siltumu, kad izmantojam harmonisko reduktoru?

Ja reduktors tiek apsildīts lietošanas laikā un temperatūra ir pārāk augsta, tas parasti var būt problēma ar ekscentrisko gultni un pastāv darbības traucējumi. Protams, tā ir tikai vispārēja situācija. Tiek ņemti vērā arī citi faktori. Piemēram, ja mašīna ir nesen nopirkta, var būt nepamatota montāža, un var rasties problēmas. Protams, šīs zināšanas ir pirmā pārdomas par prātu pēc reduktora temperatūras, taču tas nenozīmē, ka problēma ir šī iemesla dēļ. Samazinātāja temperatūras problēmai var būt vēl viens svarīgs faktors, proti, eļļošanas problēma. Ja reduktoram nav eļļošanas eļļas, tas var izraisīt iepriekš minētās problēmas. Lai to panāktu, ir nepieciešama pareiza medicīna atbilstoši vietējiem apstākļiem.

Protams, ir jāņem vērā arī citi iemesli. Ja reduktors bieži ir pārslogots, pastāv arī pārkaršanas iespēja. Tomēr, lai atrastu pareizāko atbildi, šie faktori prasa pastāvīgu analīzi un izslēgšanu.

Ja jūs konstatējat, ka harmonikas reduktora temperatūras cēlonis ir pārāk augsts, nākamais solis ir atrisināt problēmu. Tikai, apgūstot teorētiskās pamatzināšanas par harmonisko reduktoru, mēs varam ātrāk atrisināt šo problēmu.

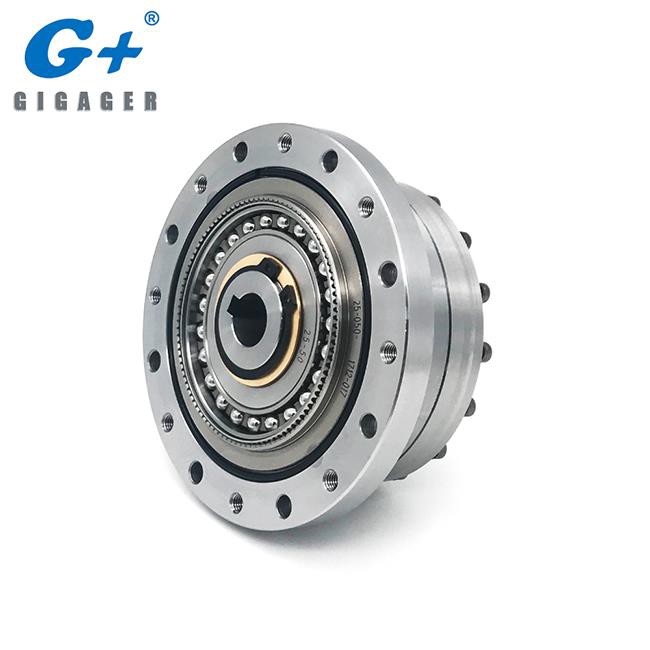

Precīzijas harmonikas reduktors
