GSHR100

Nosūtīt pieprasījumu

Informācija

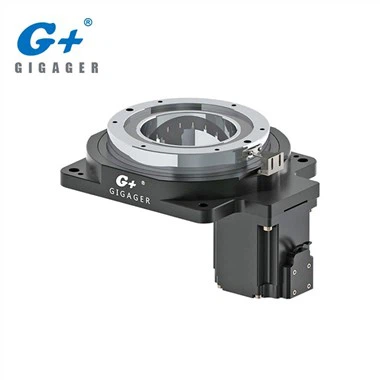

G+ GSHR100 sērijas rotācijas platforma lepojas ar izcilu veiktspēju, ietverot spirālveida-vadāmus hipoidālos pārnesumus ar transmisijas precizitāti 30 loka sekundes, efektivitāti 96% un pārnesumu ģeometrisko pielaidi<0.002mm. It allows for a torque of 80 N.m, an axial load of 1500 N, and weighs only 3.6 kg. It is compatible with 200~400W servo motors or 57/60 stepper motors. Built-in high-rigidity crossed roller bearings meet the demands of high-inertia load rotation; high-hardness, high-density gear materials ensure a precision lifespan of 30,000 hours. Supporting horizontal, side, and suspended installations, it is the preferred choice for high-precision rotary workstations in small to medium-load automated equipment.

Produktu klasifikācija

GSHR sērija

Share to

GSHR sērija

Augsta precizitāte un efektivitāte: spirālveida virzošajam hipoidālajam zobratam ir lielākas attiecības, liela griezes momenta, augstas precizitātes un maza zuduma priekšrocības nekā spirālveida konusam.
Tas griežas bīdāmā veidā. Pārraides precizitāte var sasniegt 30 loka sekundes, un pārraides efektivitāte var sasniegt 96%; zobrata ģeometriskā pielaide ir mazāka par 0,002 mm līdz JISO standartam.
Augstas stingrības šķērseniskā rullīšu gultņa izvade Signāla attiecība 1:30 atbilst lielas inerces slodzes rotācijas prasībām.
Izmantojot augstas-cietības un augsta-blīvuma pārnesumu materiālus, precizitātes kalpošanas laiks var sasniegt 30 000 stundu
Ir pieejamas horizontālas, sānu un balstiekārtas instalācijas.

GSHR100
