SV tipa dobie rotācijas galdi servomotoram

SV tipa GIGAGER dobās rotācijas tabulas sauc arī par Hollow Rotary Stage, kas ir īpaši izstrādātas servo motora pārnesumkārbai kustību vadības lietojumprogrammām. Tas pilnībā izmanto servomotora elastību, dodot dizaineriem lielāku mehānisma konstrukcijas brīvību.

• Atsevišķa tabula padara dizainu brīvāku

• Liela diametra dobās izejas tabula

• Augsta pozicionēšanas precizitāte ≦ 1

• Liels griezes moments

• Augsta elastība, izvēloties Servo Motor

• Augstas izmaksas

1. Kas ir dobais rotējošais galds?

Hollow Rotary Table ir pavisam jauna rotējoša slodzes ierīce. Tas ietver augstu pārraides efektivitāti, augstu precizitāti, augstu stingrību un augstu izmaksu efektivitāti, apvienojot servo motora, cam induktora un DD motora priekšrocības, iegūstot līdzsvaru starp šiem trim produktiem.

Augšējā spirāles konusveida zobrata pārnesuma ieviešana un kontakta zobu virsmas optimizācija nodrošina vienmērīgu slodzi un nodrošina augstu griezes momentu. Kad tas ir apvienots ar planētu reduktoru vai taisnā leņķa reduktoru, pārnesumu attiecība palielinās līdz 1: 180.

Zobrati ir izgatavoti no augstas stiprības sakausējuma tērauda un zobu virsmas cietība pēc karburēšanas var sasniegt HRC60 ± 2 °.

Ar servomotoru aprīkots Hollow Rotary Actuator var izgatavot segmentus jebkurā leņķī, kas var atbilst ciparu kontrolei, ko cam rādītājs nevar sasniegt. Pozicionēšanas precizitāte ir salīdzināma ar tiešās piedziņas motoru, kas īsā laikā var realizēt inerces slodzi.


Demonstrācija Gyro testam	Mini AB rotācijas ass (CNC 4. ass un 5. ass)

2. Kādas ir SV tipa dobu rotējošo galdu produkta īpašības?

• Uzlabot uzticamību un samazināt izmaksas, izmantojot tiešos savienojumus

Iekārtu tabulu un robota rokturi var tieši uzstādīt Hollow Rotary Table izejas tabulā. Tas var ietaupīt laiku un izmaksas, kas saistītas ar mehānisko konstrukciju, detaļu piešķiršanu, drošības jostas atkļūdošanu utt., Kas salīdzinājumā ar mehānisko detaļu, piemēram, skriemeļu un jostas izmantošanu.

• Liela pārnesumu attiecība līdz 1: 180

Kombinācija ar planētas reduktoru vai labās leņķa pārnesumkārbu, pārnesumu attiecība palielinās līdz 1: 180.

• Ideāla alternatīva DD motoram un Cam Indexer

GIGAGER Hollow Rotary Table ņem servo motora, cam induktora un DD motora priekšrocības, padarot indeksēšanu jebkurā leņķī un augstu veiktspēju.

• Augstas precizitātes pozicionēšana bez slīdes

Neatliekama, atkārtota pozicionēšanas precizitāte līdz ± 5 loka sekundēm, pozicionēšanas precizitāte ≦ 1 loka min.

Piezīme: Atkārtota pozicionēšanas precizitāte tiek mērīta nemainīgā temperatūrā (normālā temperatūrā) ar nemainīgu slodzi.

• Liela diametra dobās konstrukcijas padara iespējamu vadu un cauruļvadu izveidi

Elektroinstalācija un cauruļvadi ir ērtāki un vienkāršāki, un šīs funkcijas priekšrocības ir īpaši svarīgas sarežģītās vadu un cauruļvadu vidēs.

3. SV tipa dobās rotācijas tabulas sistēmas konfigurācija

SV tipa dobās rotācijas tabulas konfigurēšana
Standarta konfigurācija		Papildu piederumi
1	Dobi rotējošais galds × 1 komplekts	1	Sensora plāksne × 1 komplekts
		2	Fotoelektriskais sensors × 1 komplekts
		3	Sensora kronšteins × 1 komplekts

4. Cik modeļa ir pieejams?

Modelis	Gultņu veids	Rāmja izmērs	Pārnesumu attiecība	Pieļaujamais griezes moments	Pieļaujamais ātrums	Pieļaujamais inerces slodzes moments

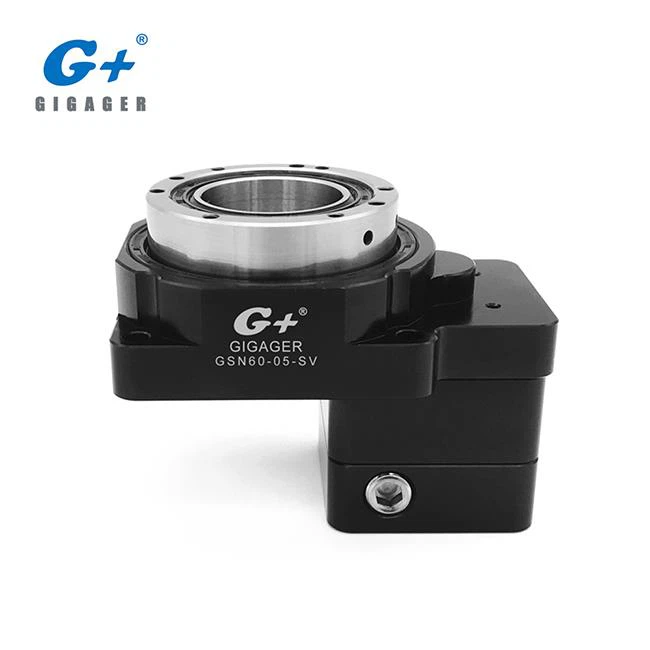

GSN60-05K-SV	Šķērsrullīšu gultnis	60 mm (2.36 collas)	1: 5	5,2 Nm	300 apgr./min.	5 Nm
GSN85-05K-SV	Šķērsrullīšu gultnis	85 mm (3,35 collas)	1: 5	8 Nm	300 apgr./min.	10 Nm
GSN85-18K-SV	Šķērsrullīšu gultnis	85 mm (3,35 collas)	1:18	3,2 Nm	150 apgr./min.	10 Nm

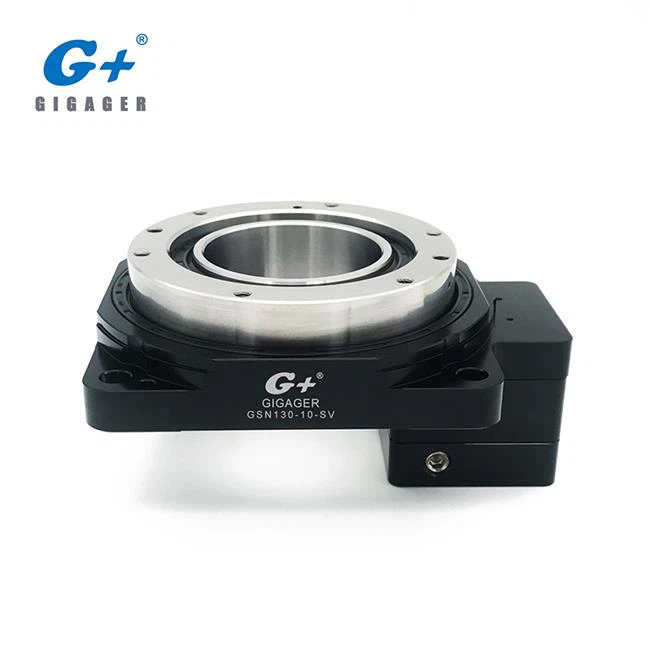

GSN130-10K-SV	Šķērsrullīšu gultnis	130 mm (5,12 collas)	1:10	32 Nm	250 apgr./min.	50 Nm
GSN130-18K-SV	Šķērsrullīšu gultnis	130 mm (5,12 collas)	1:18	20 Nm	150 apgr./min.	50 Nm
GSN200-10K-SV	Šķērsrullīšu gultnis	200 mm (7,87 collas)	1:10	65 Nm	250 apgr./min.	100 Nm

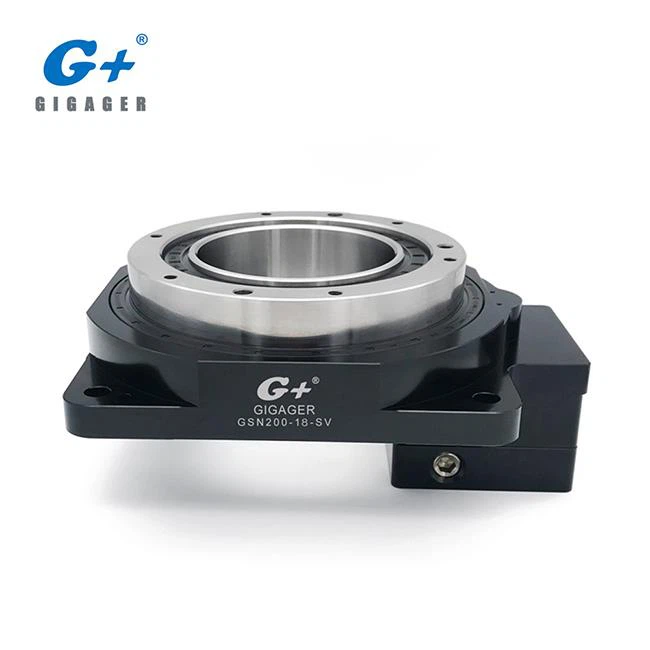

GSN200-18K-SV	Šķērsrullīšu gultnis	200 mm (7,87 collas)	1:18	50 Nm	150 apgr./min.	100 Nm
GSB60-05K-SV	Konusveida rullīšu gultnis	60 mm (2.36 collas)	1: 5	5,3 Nm	350 apgr./min.	5 Nm
GSB100-08K-SV	Konusveida rullīšu gultnis	100 mm (3,94 collas)	1: 8	26 Nm	250 apgr./min.	30 Nm
GSB130-10K-SV	Konusveida rullīšu gultnis	130 mm (5,12 collas)	1:10	48 Nm	200 apgr./min.	35 Nm
GSB200-10K-SV	Konusveida rullīšu gultnis	200 mm (7,87 collas)	1:10	65 Nm	200 apgr./min.	45 Nm

Plašāku informāciju skatiet pievienotajā katalogā. (lejupielādēt PDF šajā lapā)

5. Kā panākt lielāku pārnesumu attiecību?

Dažiem pielietojumiem ir nepieciešama lielāka pārnesumu attiecība, to var panākt, apvienojot dobu rotējošo galdu ar planētas reduktoru vai labās leņķa pārnesumkārbu. Zemāk ir kombinēts saraksts ar dažādām pārnesumu attiecībām.

Sērija	Modelis	Kombinētā reduktora tips	Pārnesumu attiecība	Aprīkots motora tips
GSN	60	GSZ sērijas labā leņķa reduktors	15	Servo motors
	60	Planētu reduktors	15/20/25/35/50
	85	GSZ sērijas labā leņķa reduktors	10/15/54
	85	Planētu reduktors	15/20/25/35/50/54/72/90/180
	130	GSZ sērijas labā leņķa reduktors	20/30/36/54
	130	Planētu reduktors	30/40/50/54/70/72/90/100/126/180
	200	GSZ sērijas labā leņķa reduktors	20/30/36/54
	200	Planētu reduktors	30/50/54/72/90/126/180
GSB	60	GSZ sērijas labā leņķa reduktors	15	Servo motors
	60	Planētu reduktors	15/20/25/35/50
	85	GSZ sērijas labā leņķa reduktors	16/24
	85	Planētu reduktors	24/32/40/56/80
	130	GSZ sērijas labā leņķa reduktors	20/30
	130	Planētu reduktors	30/40/50/70/100
	200	GSZ sērijas labā leņķa reduktors	20/30
	200	Planētu reduktors	30/40/50/70/100

Dobu rotācijas galda kombinācija ar planētu reduktoru

Dobu rotācijas galda kombinācija ar labā leņķa reduktoru

6. Kāda veida ierīce var izmantot dobo rotējošo izpildmehānismu?

Hollow Rotary Table var tikt izmantots daudziem pielietojumiem, piemēram, CNC indeksēšanas ierīcei, rotējošajai pakāpei, militārajam radaram, lāzera marķēšanas mašīnai, giroskopiskajam testam, gravitācijas sensora testam, mobilā tālruņa elektroniskajam kompasa testam un citam precīzam elektroniskajam produktam. To var izmantot arī robotu roku savienojumiem, automatizācijas ražošanas līnijai, testēšanas ierīcei, lāzera griešanai utt.
