G + Hypoid pārnesumkārbas ir īpaši izstrādātas dinamiskiem servodzinējiem, kā arī saskaņotas ar pakāpju motoru, kas spēj sasniegt augstu pārvades koeficientu, lielu griezes momentu, augstu stingrību ar augstu precizitāti un zemu pretestību.

G + Hypoid pārnesumkārbas ir paaugstinātas ūdensizturības un putekļu nekaitīgas pakāpes ar IP65 pakāpes aizsardzības pakāpi. Tie ir bez apkopes, mūžīgi ieeļļoti, kas izgatavoti no nerūsējošā tērauda korpusa un korozijizturīgas virsmas apdares, un pie ieejas, kas ir brīvi no virpas, kas ir griezes stāvoklī stingra, lai tie varētu izpildīt prasību pēc liela momenta inerces slodzes rotācijas kustības.

Attiecības tiek fiksētas 1:30, nepieslēdzot planētu pārnesumkārbu. Pēc savienojuma ar planētu pārnesumkārbu attiecība var būt līdz 90K, 120K, 150K, 210K utt.

Maināmas atloku plāksnes un savienojumi pie ieejas sprieguma servomotoru un pakāpju motoru strāvas diapazoniem.

1. G + Hypoid Rotary ātrumkārbas funkcijas un priekšrocības?

• augsta efektivitāte līdz 96%

• zema atstarpe ar atkārtojamību mazāku par 10 loka sekundēm

• Pastāvīgs atslābums visā dzīves laikā

• Vienpakāpes pārnesumkārba ar fiksētu attiecību 1:30

• Divpakāpju pārnesumkārba ar attiecību līdz 1: 210

• Dobas vārpstas dizains ērtai vadu un cauruļvadu ierīkošanai

• Paredzēts dinamiskiem servo piedziņas risinājumiem

• Saskaņots arī ar servo stepper motoru un stepper motoru

• Kompakts un izturīgs dizains ar viengabala lietu tērauda korpusu

• Motora savienojums ar elastīgu motora atloku un sakabes sistēmu

• Eļļošana mūža garumā, bez apkopes

2. Rotējošo ātrumkārbu foto

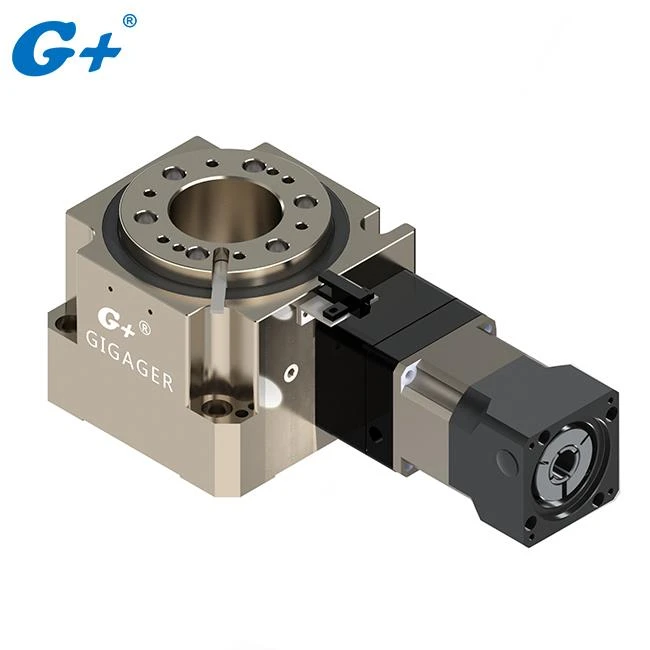

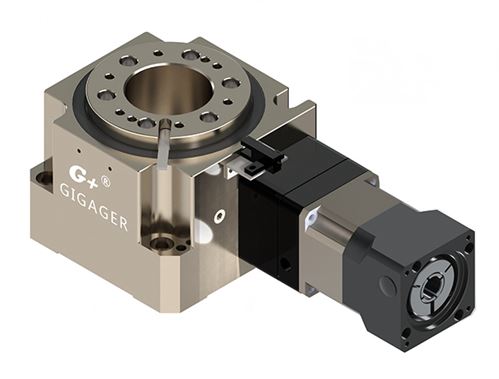

Hipoidālais Rotācijas pārnesumkārba ar Planetāro pārnesumkārbu

Augšminētais attēls ir G + Hypoid Rotary Reduktors ar Planetāro Pārnesumkārbu

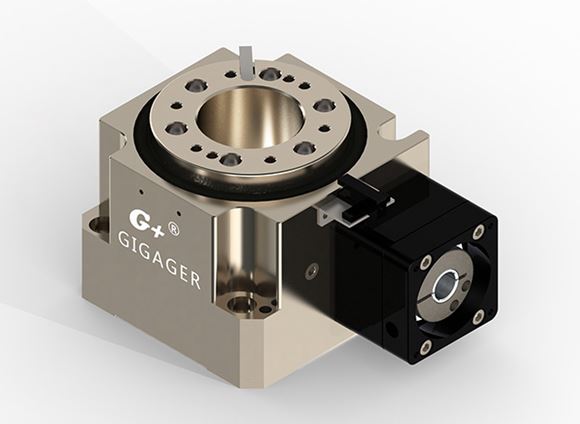

Servo Hypoid Rotary Reduktors

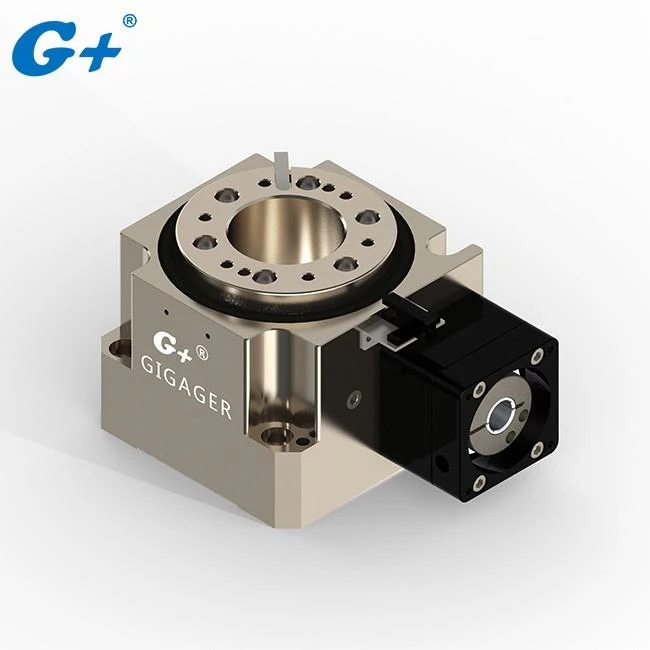

Šis attēls ir G + Hypoid Rotary Gearbox (galvenais korpuss ar fiksēto attiecību 1:30)

3. Cik pieejamo veidu

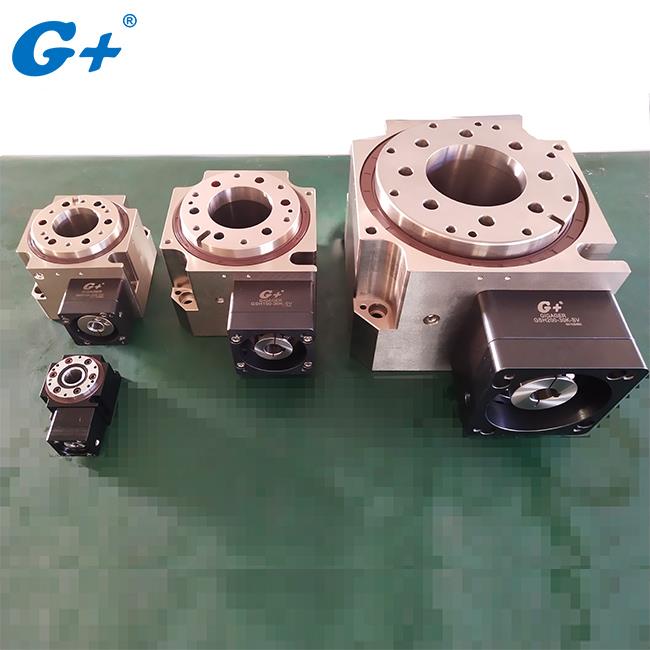

Mēs piedāvājam 4 izmēru Hypoid Rotary ātrumkārbas.

Sērija	Pārnesumu attiecība	Atbilstošs motora tips	Atkārtojamība	Pozicionēšanas precizitāte	Pieļaujamais griezes moments	Pieļaujamais galda ātrums	Svars
GSH60-30K	1:30	Servo motors / Steper motors	≤ 10 loka sek	≤ 50 loka sek	30 Nm	90 apgr./min	0,9 kg
GSH100-30K	1:30	Servo motors / Steper motors	≤ 10 loka sek	≤ 50 loka sek	115 Nm	90 apgr./min	8,5 kg
GSH150-30K	1:30	Servo motors / Steper motors	≤ 10 loka sek	≤ 50 loka sek	220 Nm	90 apgr./min	18 kg
GSH200-30K	1:30	Servo motors	≤ 10 loka sek	≤ 50 loka sek	450 Nm	90 apgr./min	57 kg

Pievienojot planētu pārnesumkārbu (viens posms), attiecība var būt līdz 90K, 120K, 150K, 210K utt.

3. Instalēšanas metode

G + Hypoid Rotary ātrumkārbas pieņem horizontālu, balstiekārtas un sānu uzstādīšanu.

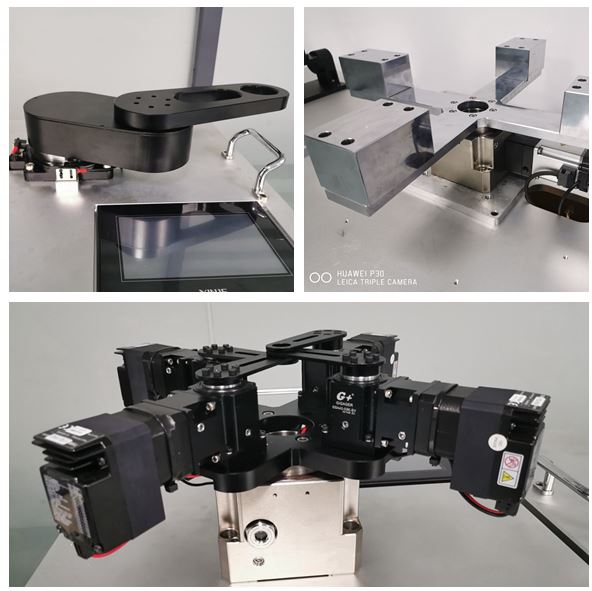

Horizontāls pielietojums, ko virza G + hipoīdas rotācijas pārnesumkārbas

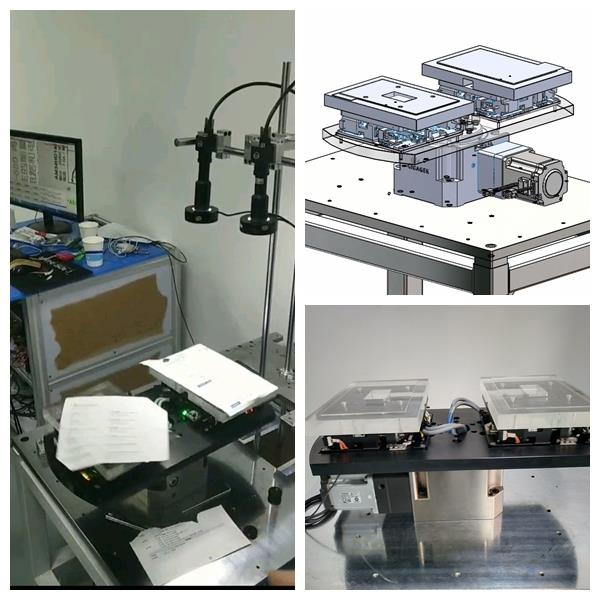

Vizuālās identifikācijas sistēma, ko darbina G + hipoīdas rotācijas pārnesumkārbas litija bateriju ražošanas līnijai

LED ekrāna balstiekārta un rotācijas projekts, ko virza G + hipoīdas rotācijas ātrumkārbas (Spānija)

4. Pieteikums

G + hipoīdas rotācijas ātrumkārbas tiek plaši izmantotas augstas slodzes precizitātes rotācijas automatizācijas līnijai, CNC uz priekšu un piekto asi, robota rokam un dažām ainām LED ekrāna balstiekārtas rotācijas pielietojumam.

Iepriekš minētajos divos videoklipos ir parādīts, kā G + Hypoid Servo Rotary Actiator tika piemērots saules vafeļu lāzera marķēšanas automatizācijas ražošanas līnijā.

Modelis: G + dobs rotējošs izpildmehānisms

Modelis: GSH150-30K-SV

Motors: Servo motors

Pārnesumu attiecība: 30K

Rotācijas leņķis: 90 grādi

Kontrolieris: PLC

Klients: Han's Laser (lāzera marķēšanas automatizācijas līnija saules vafelei )

Kāpēc izmantot šāda veida produktus?

1, precīza un ātra ātruma prasība

2, Doba konstrukcija vadu un pneimatisko cauruļvadu ierīkošanai
